記述:



新しい CCTV のテスターは IP のカメラ、アナログのカメラおよびネットワーク装置の現地の取付けそして維持のために、ビデオ・ディスプレイ、PTZ 制御、DC12v の出力電力の、可聴周波テスト、人種差別の発電機と、捜す前のモデルへ同じであるケーブルのテスト開発されます、および RS 485 データ。 新しい開発された機能は POE の電源のテスト、PING のテスト、視覚欠陥のロケータ、IP アドレス スキャン、ビデオ スナップショット、ビデオ記録、イメージの拡大、港の明滅、LED ランプ等が含まれています。 通信保全監査システムの BNC ケーブルのテストのために設計した専門にする新しいテスターはまた TDR ケーブルのテストで造りました。 この機能は正確に BNC ケーブルおよびネットワーク ケーブルの中断点を測定し、位置をショートできます。 容易な操作および可搬性と設計されている新しいテスターは分野で CCTV システムをさせま、仕事の効率を時間の減少によって改善します取付け、維持するためにそれを cctv の技術者か取付人のために簡単に。





特徴:



1. IP アドレス スキャンは新しい接続された IP のカメラを、すぐに IP アドレスおよび他のネットワーク装置を捜します

2.スキャンをケーブルで通信して下さい、接続されたケーブルを見つけること容易な特定の信号を送って下さい

3.移動可能なマイクロ SD

4.夜に作動すること容易な LED ランプ

5.視覚欠陥のロケータ、それは、維持する繊維ネットワーク組み立てる繊維のプロジェクト光学構成の製造および研究の不可欠な用具です。

6. 10x ズームレンズは、ビデオ・イメージ使いやすい細部を見るために拡大することができます

7.右であるかどうか PING のテスト、テスト IP のカメラまたは他のネットワーク装置のイーサネット ポートかどうか仕事普通、および IP アドレス

8. POE の電圧測定は IP のカメラ、無線 AP 装置および他の PD 装置に、POE スイッチの電圧をテストします

9.特別な信号の発送によって接続された POE スイッチ港を見つけること容易な明滅を接続された POE の港明滅します特別な頻度で左舷に取って下さい

10. TDR の中断点および短絡の測定（BNC ケーブル、ネットワーク ケーブル等）





機能:



1. 映像信号のテスト

新しい cctv のテスター、作り付けの高い定義 3.5" LCD-TFT 480 （RGB） x320

外形図の表示画面、容易なおよび直接カメラのイメージの質を表示します

サポート PAL/NTSC

LCD スクリーンの明るさ/調節可能な対照/色飽和。 分野の構造および保守作業のために適した



2. 映像信号のレベル テスト

ビデオ信号強度の減少をテストして下さい、より長い映像信号ケーブルはイメージを薄暗くしイメージのダイナミック レンジを減らします、映像信号は余りに強いです、により事実上の影を引き起こし、イメージの鋭さを減らします。

それはまた実質表示ビデオ水平な価値、範囲から、通知ですスクリーンの表示できます。



3. F1 の F2 ユーザー定義の近道キー

ユーザー定義の近道キーはエンジニアのための効率を改善するために、いつでも押します、作動すること容易設計されています。



4. TDR の中断点および短絡の測定（任意）

新しい機能: TDR ケーブルのテストは、正確に BNC ケーブル、ネットワーク ケーブル、制御ケーブルの中断点を測定し、位置をショートさせます。 それは働き効率を改善します。



5. 視覚欠陥のロケータ

650nm 波長の視覚欠陥のロケータは多重モードおよび単一モード繊維の、および連続的な発光および 1HZ 曲がることおよび破損をテストするためにの赤いレーザー ソース 2Hz 調整の光熱出力出すことができます。 それは、維持する繊維ネットワーク組み立てる繊維のプロジェクト光学構成の製造および研究の不可欠な用具です。





指定:



モデル			HVT-2621 /2621T （VI 生成）
ビデオ テスト
信号モード			NTSC/PAL （自動車は合わせます）
表示			3.5 インチ デジタル TFT-LCD、480 （RGB） x 320 の決断
LCD の調節			明るさ、対照、調節可能な飽和
ビデオ IN/OUT			1 つのチャネル BNC の入力及び 1 チャネルの出力
ビデオ 出力モード			1.0 Vp-p
ビデオ水平なテスト
水平なテスト			怒りか mV で測定される映像信号
PTZ のコントローラー
コミュニケーション			サポート RS232 および RS485
PTZ の議定書			PELCO-D/P、Samsung、松下電器産業、Lilin、Yaan、等のような 30 以上の議定書と互換性がある。
ボード・レート			600,1200,2400,4800,9600,19200,57600,115200bps
映像信号の生成
人種差別の発電機			出力テストのモニターまたはビデオのための 1 つのチャネル PAL/NTSC の人種差別の映像信号 ケーブル。（赤く、緑、青、白くおよび黒い色）
UTP ケーブルのテスター
UTP ケーブル テスト			UTP のケーブルテレビ回線への接続状態をテストし、スクリーンで表示して下さい。 数をの読んで下さい テスト箱。
DC12V 1A の出力
DC12V の出力			カメラのための出力 DC12V1A 力
可聴周波入力テスト
可聴周波入力テスト			前陣の積み込みそして他の音響設備をテストして下さい
RS485 データ解析
データ モニター			捕獲は制御装置からの命令データを分析し、
10x ズームレンズのイメージ
Image10x のズームレンズ			10x ズームレンズの画像表示およびビデオ
写真、ビデオ記録、記録的なプレーバック
写真			スナップショットは JPG ファイルとして現在のイメージを救い、
ビデオ記録			ビデオ記録および貯蔵ファイル
記録的なプレーバック			貯蔵を見るためには SD カードでファイルして下さい
明滅を左舷に取って下さい
明滅を左舷に取って下さい			接続された POE の港をすぐに見つけて下さい。
IP アドレス スキャン、リンク モニター、PING テスト
IP アドレス スキャン	接続された IP のカメラか他のネットワーク設備の IP アドレスをすぐに調べて下さい。
モニターをつないで下さい	占められるかどうか IP アドレスを点検して下さい
PING のテスト	他のネットワーク設備の IP のカメラかイーサネット ポートをかどうか仕事テストして下さい 普通、IP アドレスを点検すれば
PoE のテスター
PoE のテスター		電源電圧およびケーブルテレビ回線への接続州を表示して下さい
TDR ケーブルのテスター（T モデルのためにだけ）
ビデオ水平なメートル		（T モデルのためにだけ）
ビデオ水平なメートル		ピーク映像信号のレベル、同期信号のレベル、カラー・バーストの彩度  水平な測定
TDR ケーブルのテスター		正確に BNC ケーブル、ネットワーク ケーブル、制御ケーブルの中断点を測定し、位置をショートさせます。
視覚欠陥のロケータ
視覚 欠陥のロケータ		繊維の曲げおよび破損をテストして下さい（SM および繊維 MM の）
力
力のアダプター			DC 5V （1.5A）
電池			作り付け 3.7V リチウム ポリマー電池、3000mAh
再充電可能			3-4 時間を満たした後、作業時間は 11 時間を持続させます
低い消費			省エネ技術、電池アイコン実時間ディスプレイ
変数
操作の設定			英語/中国語および他の言語 OSD メニュー
自動車			5-60 （分）
Keytone			オン/オフ
概要
働く温度			-10℃ ~+50℃
働く湿気			30%~ 90%
次元/重量			194mm x 112mm x 48mm/540g





適用:



1. 保証維持およびネットワーク工学のケーブルのもう一方の端を調べて下さい

2. CCTV のシステム設置および維持

1 カメラのテストの — 3.のドームのカメラおよびすべて
— 4。 CCTV 送信チャネルのテスト
5. — PTZ のコントローラー

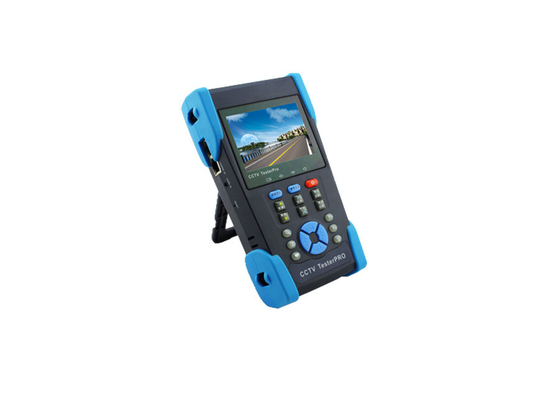

プロダクト写真:
