TFT-LCD CCTV テスト モニター ケーブルおよび制御 PTZ カメラの映像信号のレベル



TFT-LCD CCTV テスト モニター ケーブルおよび制御 PTZ カメラ 480x320 RGB





速い細部:



新しい CCTV のテスターは IP のカメラ、アナログのカメラおよびネットワーク装置の現地の取付けそして維持のために、ビデオ・ディスプレイ、PTZ 制御、DC12v の出力電力の、可聴周波テスト、人種差別の発電機と、捜す前のモデルへ同じであるケーブルのテスト開発されます、および RS 485 データ。 新しい開発された機能は POE の電源のテスト、PING のテスト、IP アドレス スキャン、ビデオ スナップショット、ビデオ記録、イメージの拡大、港の明滅、LED ランプ等が含まれています。 通信保全監査システムの BNC ケーブルのテストのために設計した専門にする新しいテスターはまた TDR ケーブルのテストで造りました。 この機能は正確に BNC ケーブルおよびネットワーク ケーブルの中断点を測定し、位置をショートできます。 容易な操作および可搬性と設計されている新しいテスターは分野で CCTV システムをさせま、仕事の効率を時間の減少によって改善します取付け、維持するためにそれを cctv の技術者か取付人のために簡単に。





特徴:



— 1. 3.5 は外形図 TFT-LCD、480 （RGB） x320 をじりじり動かします

2. — の低い消費、11 時間仕事

3. 任意 — OSD メニュー、英語、中国語および他の言語

4. — LCD スクリーンの明るさ/調節可能な対照/色飽和

5. — は自動的に NTSC および PAL の — のビデオ モードを識別し、合わせます

6. ビデオ人種差別のビデオ チャネルをテストするために受け入れによる高められた colorbar 発電機、普通送信しなさいかどうか

7. — の移動可能なマイクロ SD

9. 夜に作動すること容易な — LED ランプ

10. — のユーザー定義の近道キー（F1 および F2）

— 11.の 10x ズームレンズは、ビデオ・イメージ使いやすい細部を見るために拡大することができます

12。 — のスナップショットは SD カードの JPG ファイルとして現在のイメージを救い、

13. 右であるかどうか — PING のテスト、テスト IP のカメラまたは他のネットワーク装置のイーサネット ポートかどうか仕事普通、および IP アドレス

14. — の IP アドレス スキャンは接続された IP のカメラおよび他のネットワーク装置を、すぐに IP アドレスを捜します

15。 — POE の電圧測定は IP のカメラ、無線 AP 装置および他の PD 装置に、PoE スイッチの電圧をテストします

16. 特別な信号の発送によって接続された PoE スイッチ港を見つけること容易な — 装置港の明滅は特別な頻度で接続された PoE の港明滅します。

— 17。 リンク モニター; 占められるかどうか設定の IP アドレスを点検して下さい

— 18。 TDR の中断点および短絡の測定（BNC ケーブル、ネットワーク ケーブル等）

19. — PTZ の住所スキャンは PTZ のカメラの ID の上で、捜します。

20. — ネットワーク ケーブルおよび電話ケーブルはテスト、関係およびの順序を表示しません

LAN ケーブルの

— 21。 多重プロトコル。 30 以上の PTZ の議定書を支えます。 PELCO-P のような、PELCO-D、

SAMSUNG

22. サポート RS232/RS485/RS422 の率 600 | 調節可能な 115200bps

23. — のリチウム イオン ポリマー電池。 装置は高度の電力制御および保護回路を用います

— 24。 スクリーンのデータそしてイメージを同時に表示して下さい。

— 25。 列車がほとんど不必要であること使用のために容易





機能:



1. 映像信号のレベル テスト

ビデオ信号強度の減少をテストして下さい、より長い映像信号ケーブルはイメージを薄暗くしイメージのダイナミック レンジを減らします、映像信号は余りに強いです、により事実上の影を引き起こし、イメージの鋭さを減らします。

 それはまた実質表示ビデオ水平な価値、範囲から、通知ですスクリーンの表示できます。



2. PTZ のコントローラー

入力ビデオ・イメージを表示して下さい。 P/T の単位そしてイメージ急上昇します選別し、/傾き。 議定書、COM ポート、ボード・レート、PTZ ID の鍋/傾きの速度のような制御パラメータをセットアップして下さい; セットおよび呼出し事前調整の位置



3. 高められた人種差別の発電機

ビデオ発生の PAL/NTSC 多重システムの人種差別のビデオ発電機（切替可能な 8 システム多彩な送信/受信 8 システムは想像します）。 ビデオ人種差別のビデオ チャネルをテストするために受け入れによって普通送信しなさいかどうか。 そして色が光学ビデオ送信機のような実地試験のビデオ伝送のために、および受信機適した動作減衰量のために異なっている、か干渉、それかどうか裁判官ビデオ ケーブル等。

新しい機能人種差別はかどうか転位イメージをテストできます。

白くか黒い点等を持ちなさいかどうか人種差別（、黒赤く、緑、青、白い）テスト モニター。



4. 出力電力 DC12V 1A

テスターから DC12V （1A）の出力が付いているカメラに動力を与えて下さい。 それは電源が利用できないときデモおよびテストのために有用です。





指定:



モデル		HVT CCTV のテスター HVT-2601 （第 6 生成）
ビデオ テスト
信号モード		NTSC/PAL （自動車は合わせます）
表示		3.5 インチ デジタル TFT-LCD、480 （RGB） x 320 の決断
LCD の調節		明るさ、対照、調節可能な飽和
ビデオ IN/OUT		1 つのチャネル BNC の入力及び 1 チャネルの出力
ビデオ出力モード		1.0 Vp-p
ビデオ水平なテスト
水平なテスト		怒りか mV で測定される映像信号
PTZ のコントローラー
コミュニケーション		サポート RS232 および RS485
PTZ の議定書		PELCO-D/P、Samsung、松下電器産業、Lilin、Yaan、等のような 30 以上の議定書と互換性がある。
ボード・レート		600,1200,2400,4800,9600,19200,57600,115200bps
映像信号の生成
人種差別の発電機		出力テストのモニターまたはビデオ ケーブルのための 1 つのチャネル PAL/NTSC の人種差別の映像信号。（赤く、緑、青、白くおよび黒い色）
UTP ケーブル テスト
UTP ケーブル テスト		UTP のケーブルテレビ回線への接続状態をテストし、スクリーンで表示して下さい。 テスト箱の数を読んで下さい。
DC12V 1A の出力
DC12V の出力		カメラのための出力 DC12V1A 力
可聴周波入力テスト
可聴周波入力テスト		前陣の積み込みそして他の音響設備をテストして下さい
RS485 データ解析
データ モニター		捕獲は制御装置からの命令データを分析し、
イメージの 10 の x のズームレンズ
イメージ 10x のズームレンズ		10x ズームレンズの画像表示およびビデオ
写真、ビデオ記録、記録的なプレーバック
写真		スナップショットは JPG ファイルとして現在のイメージを救い、
ビデオ記録		ビデオ記録および貯蔵ファイル
記録的なプレーバック		貯蔵を見るためには SD カードでファイルして下さい
明滅を左舷に取って下さい
明滅を左舷に取って下さい		接続された POE の港をすぐに見つけて下さい。
IP スキャン、リンク モニター、PING テスト
IP スキャン		接続された IP のカメラか他のネットワーク設備の IP アドレスをすぐに調べて下さい。
モニターをつないで下さい
モニターをつないで下さい		占められるかどうか IP アドレスを点検して下さい
PING のテスト
PING のテスト		他のネットワーク設備の IP のカメラかイーサネット ポートをかどうか仕事普通テストし、IP アドレスを点検して下さい
POE のテスター
POE のテスター		電源電圧およびケーブルテレビ回線への接続州を表示して下さい
TDR のテスター
TDR のテスター	中断点および短絡の測定（BNC ケーブル、電話ケーブル）
力
力のアダプター	DC 5V （1.5A）
電池	作り付け 3.7V リチウム ポリマー電池、3000mAh
再充電可能	3-4 時間を満たした後、作業時間は 11 時間を持続させます
低い消費	省エネ技術、電池アイコン実時間ディスプレイ
変数
操作の設定	英語/中国語および他の言語 OSD メニュー
自動車	5-60 （分）
Keytone	オン/オフ
概要
働く温度	-10℃---+50℃
働く湿気	30%-90%
次元の重量	194mm x 112mm x 48mm/540g

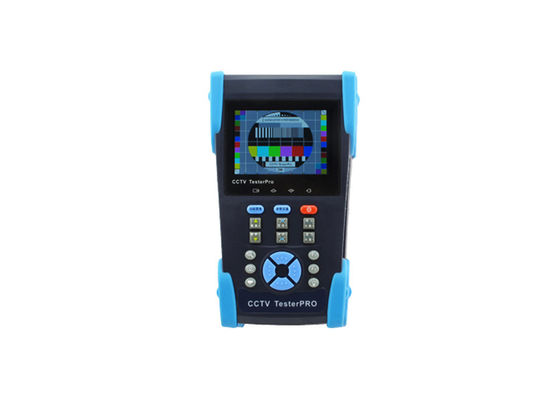

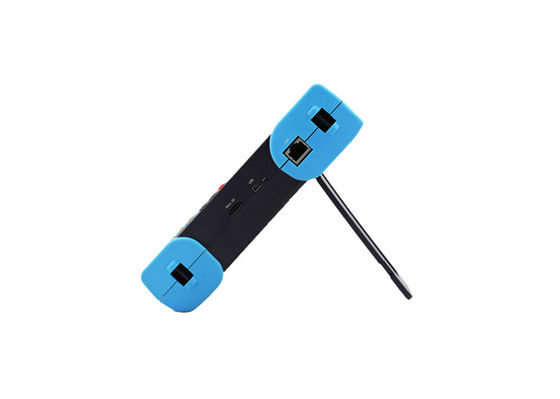

プロダクト映像:
